Chwytak SCHUNK Co-act EGL-C o długim skoku

Chwytak SCHUNK Co-act EGL-C o długim skoku
POSŁUCHAJ ARTYKUŁU


Chwytak SCHUNK Co-act EGL-C o długim skoku, to kamień milowy na drodze do osiągnięcia kompleksowej współpracy człowieka z robotem.


Co-act EGL-C będąc pierwszym na świecie chwytakiem o długim skoku do zastosowań obejmujących współpracę człowieka z robotem, zapewnia siłę chwytania wynoszącą do 450 N w połączeniu z długim 42,5-centymetrowym skokiem na palec. Ten 24-woltowy inteligentny chwytak nadaje się do przenoszenia detali o masie do 2,25 kg i może być wykorzystywany w rozmaitych zastosowaniach. Dodatkowo DGUV wyda certyfikat potwierdzający możliwość wykorzystywania podzespołów w zastosowaniach obejmujących współpracę człowieka z robotem do czasu wprowadzenia ich na rynek pod koniec 2019 r.

Podczas gdy siła chwytania oferowanych dotychczas chwytaków SCHUNK z certyfikatem DGUV wynosiła maksymalnie 140 N na każdy palec, za sprawą chwytaków Co-act EGL-C SCHUNK wkracza do nowej kategorii komponentów, otwierając po raz pierwszy możliwość wykorzystania potencjału współpracy człowieka z robotem do przenoszenia większych części przeznaczonych do montażu. W związku z tym lider kompetencji w dziedzinie systemów chwytakowych i technologii mocowań skupia obecnie swoją uwagę w głównej mierze na sektorach dostawców przemysłu samochodowego, a także na samych producentach samochodów, którzy prowadzą intensywne prace w dziedzinie odpowiednich scenariuszy współpracy człowieka z robotem. Ponadto specjaliści z zespołu Co-act SCHUNK będą również koncentrowali się na innych zastosowaniach przemysłowych robotów współpracujących, takich jak budowa maszyn, gdzie chwytak o większej sile może skutecznie przyczyniać się do rozwoju zastosowań opartych na współpracy człowieka z robotem, które wcześniej były niemożliwe do wdrożenia ze względu na brak niezawodnych chwytaków o udźwigu do 2,25 kg.

Połączenie pomiaru siły i przemieszczenia
Chwytak SCHUNK Co-act EGL-C wyposażono w układ połączonego pomiaru siły i przemieszczenia, aby mimo dużej siły chwytania nie wykraczał poza biomechaniczne wartości graniczne określone w normie ISO/TS 15066. Szczęki do pomiaru siły oraz enkodery inkrementalne wbudowane w szczęki bazowe stale monitorują odpowiednio siłę chwytania oraz położenie poszczególnych palców chwytaka. Procedura chwytania zapisana w pamięci chwytaka jest z kolei podzielona na kilka faz. Siła chwytania jest ograniczona do 30 N w maksymalnej teoretycznej odległości 4 mm od zaprogramowanego detalu, która jest znacznie mniejsza niż grubość palca. W przypadku kolizji w trakcie fazy przybliżania się chwytaka, np. kontaktu z ręką operatora, chwytak natychmiast stosuje bezpieczny chwyt, nie stwarzając ryzyka urazu. Dopiero w drugiej fazie, tj. gdy odległość od detalu jest < 4 mm, palce zaciskają się ze zdefiniowaną przez użytkownika maksymalną siłą 450 N. Jeżeli w tej fazie zaciskania system wykryje luz, np. w przypadku, gdy chwytany detal jest zbyt mały i operator zamierza go wyjąć ręcznie, taki ruch również zostaje automatycznie zatrzymany. To samo dotyczy sytuacji, w której rzeczywiste wymiary detalu przekraczają spodziewane o 2 mm z powodów, takich jak brak części. W trzeciej fazie chwytak sprawdza, czy część została bezpiecznie zamontowana, a następnie uruchamia zintegrowany układ utrzymywania siły chwytania, załączając hamulec. Oznacza to, że zamontowana część nie zostanie upuszczona, nawet w przypadku awaryjnego wyłączenia. Ponadto w przypadku awarii zasilania nie jest wymagane ponowne określanie położenia.

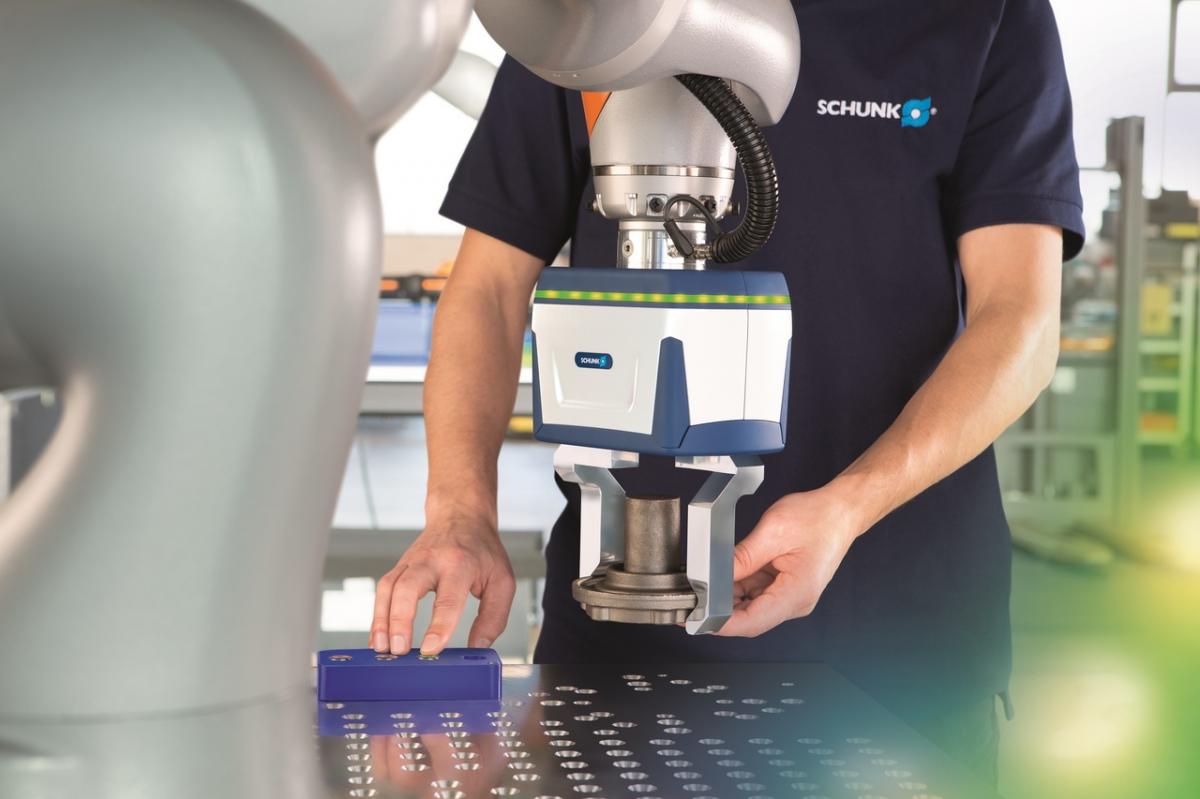

Chwytak SCHUNK Co-act EGL-C o długim skoku

Plug & Work
Chwytak SCHUNK z serii Co-act o dużej mocy i długim skoku jest dostarczany w postaci w pełni zmontowanej i jest dostępny z interfejsami pasującymi do robotów HRC, w tym dostarczanych przez przedsiębiorstwa, takie jak KUKA, YASKAWA, FANUC, Universal Robots i NACHI, dzięki czemu możliwe jest jego szybkie i proste uruchomienie za pomocą funkcji Plug & Work. Proces programowania ułatwia kreator uruchamiania. Dodatkowo interfejs diagnostyczny pozwala na dostęp do najistotniejszych danych dotyczących procesów i statusów chwytaka podczas pracy. Aby współpraca z użytkownikiem przebiegała sprawnie i intuicyjnie, chwytak został wyposażony w kolorowe diody LED, które mogą być wykorzystywane do sygnalizowania odpowiedniego statusu modułu. Inteligentnym chwytakiem SCHUNK Co-act EGL-C można opcjonalnie sterować i obsługiwać go poprzez magistrale PROFINET, EtherCAT, EtherNet/IP, Modbus/TCP lub TCP/IP. Rozwiązanie zapewniające oszczędność przestrzeni – wszystkie elektroniczne układy sterowania i regulacji są zamontowane wewnątrz obudowy – umożliwia wykorzystanie urządzenia w sposób zdecentralizowany. Praca w warunkach napięcia roboczego 24 V DC umożliwia zastosowania mobilne. Stabilne prowadnice i bezszczotkowe serwomotory zapewniają wysoki poziom stabilności oraz długotrwałą i niezawodną pracę przy minimalnych kosztach konserwacji. Chwytak będzie dostępny w sprzedaży od końca 2019 r


Źródło: SCHUNK

SCHUNK Intec Sp. z o.o.
Puławska 40 A
05-500 Piaseczno
+48 22 726 25 00
