Weryfikacja modelowania MES materiałów kompozytowych

W artykule opublikowanym w lutowym wydaniu miesięcznika MECHANIK autorka – Katarzyna Gojny – prezentuje weryfikację modelowania MES materiałów kompozytowych na podstawie wyników statycznej próby wytrzymałościowej.

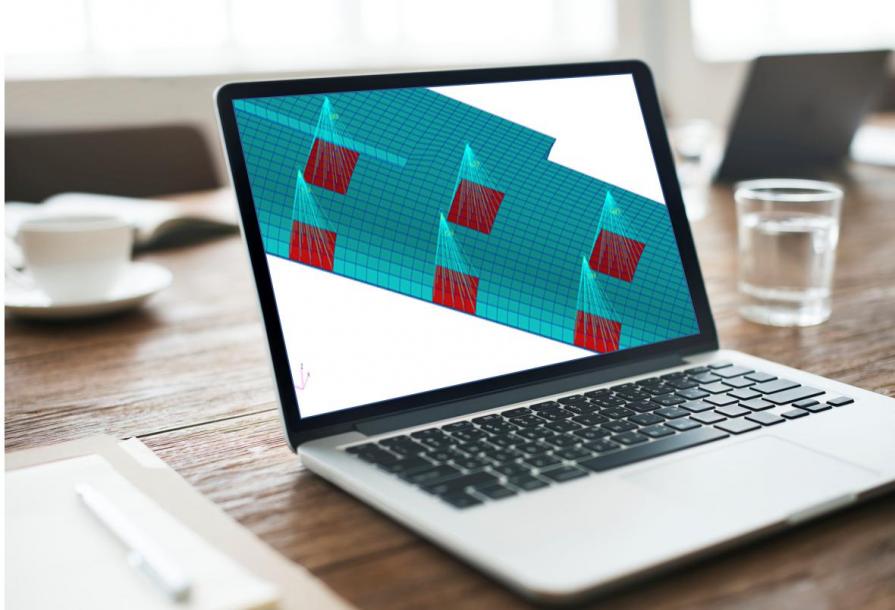

Celem pracy było zbadanie, czy zastosowane modelowanie kompozytów jest prawidłowe, i zweryfikowanie tego metodą elementów skończonych (MES). Jako modelu użyto konstrukcji kompozytowego szybowca PW-6U. W programie wykonano model obliczeniowy (geometrię oraz siatkę elementów skończonych) skrzydła szybowca. Skrzydło jest zbudowane ze szklanych tkanin oraz dźwigara z pasami z włókna szklanego. Kompozytową strukturę skrzydła, opisaną m.in. przez rozmieszczenie, układ i grubość warstw oraz ułożenie włókien, dokładnie zamodelowano w programie, a następnie poddano obciążeniom.

Na podstawie pomiarów ze statycznych prób wytrzymałościowych szybowca porównano wyniki numeryczne z wynikami eksperymentalnymi. Dzięki zastosowanemu modelowaniu uzyskano zadowalające wyniki numeryczne, bardzo zbliżone do wyników eksperymentalnych z prób statycznych szybowca. Dlatego można stwierdzić, że przeprowadzona weryfikacja modelowania MES materiałów kompozytowych jest prawidłowa. W dzisiejszych czasach zastosowanie materiałów kompozytowych coraz bardziej się rozszerza. Dlatego modelowanie kompozytów staje się istotnym zagadnieniem. Modelowanie metodą elementów skończonych pozwala na weryfikację konstrukcji. Na etapie modelowania można dokonać jeszcze ewentualnych modyfikacji i tym samym zaoszczędzić czas oraz ograniczyć późniejsze koszty związane ze zmianami w procesie produkcji. Jest to bardzo dobre rozwiązanie, które już w fazie projektowania konstrukcji pozwala na zbadanie jej wytrzymałości.

Artykuł w języku angielskim można pobrać na strony miesięcznika MECHANIK.
