Moduły e.MMC firmy ATP oparte o 3D TLC

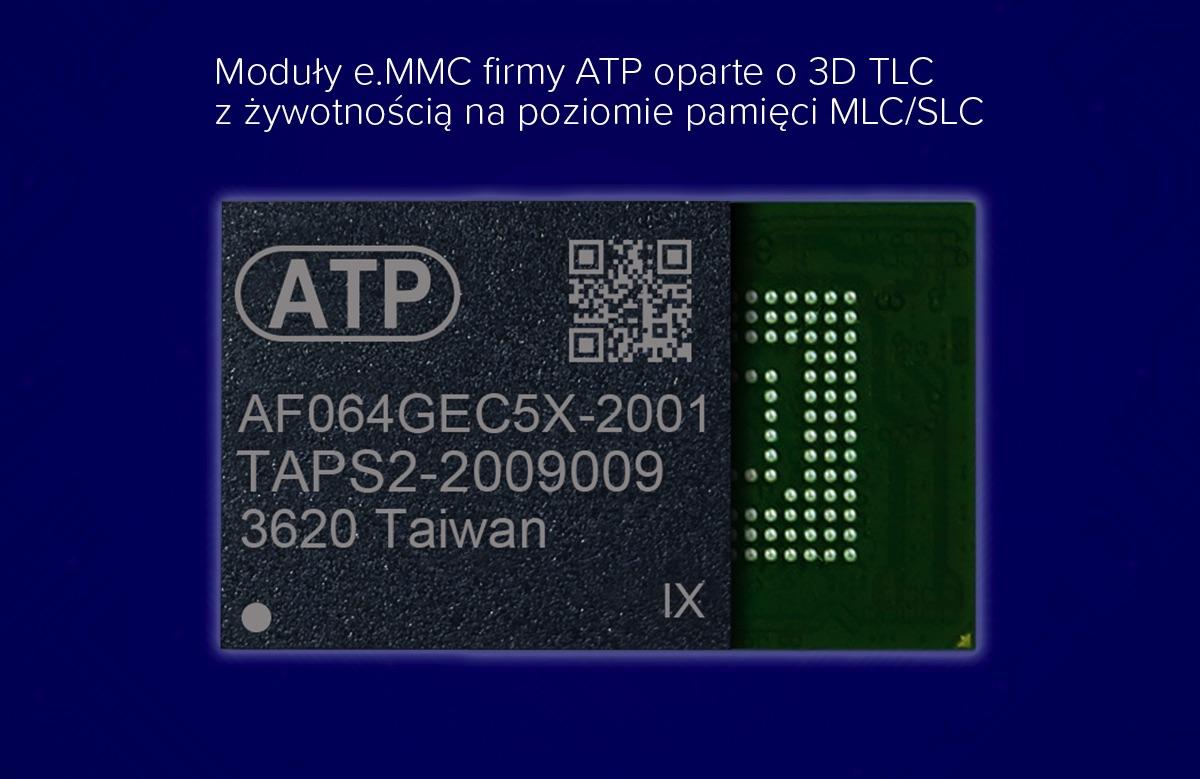

Moduły e.MMC firmy ATP oparte o 3D TLC z żywotnością na poziomie pamięci MLC/SLC.

Moduły e.MMC zbudowane w oparciu o pamięci 3D TLC NAND zapewniają długą żywotność, zoptymalizowane zużycie energii oraz posiadają różne możliwości konfiguracji. Wszystko dzięki zastosowaniu w produktach z serii ATP E750Pi/Pc, E650Si/Sc nowego układu scalonego. Produkty e.MMC z serii E750Pi/Pc są zbudowane z pamięci 3D TLC NAND Flash, ale są skonfigurowane jako pseudo SLC (pSLC), aby zapewnić wytrzymałość równą pamięci SLC NAND. Tymczasem seria E650Si/Sc z natywną pamięcią 3D TLC ma wytrzymałość zbliżoną do pamięci MLC.

ATP e.MMC , znajdujące się w ofercie CSI S.A., są zbudowane tak, aby sprostać surowym wymaganiom zastosowań przemysłowych. Jako rozwiązania wlutowane są odporne na wstrząsy i wibracje. Przemysłowa klasa temperaturowa oznacza natomiast, że zastosowanie pamięci w szerokim zakresie temperatur nie będzie miało negatywnego wpływu na pracę urządzenia ani na przechowywane w nim dane. Modele E750Pc i E650Sc mogą pracować w temperaturach przemysłowych od -25°C do 85°C, a modele z serii E750Pi i E650Si aż od -40°C do 85°C, dzięki czemu idealnie nadają się do wdrażania w środowiskach o ekstremalnych wymaganiach termicznych i trudnych warunkach pracy.

Seria E650Si/Sc w natywnym trybie 3D TLC oferuje pojemność od 32 do 64 GB do zastosowań w pamięciach masowych. W trochę mniejszym zakresie pojemnościowym, ale za to z lepszą żywotnością jest  dostępna seria E750Pi/Pc w trybie pSLC , bo od 10 GB do 21 GB.

Ogromne funkcje w niewielkiej obudowie

Układy e.MMC serii E750Pi/Pc i E650Si/Sc są zgodne ze standardem JEDEC e.MMC v5.1 (JESD84-B51) i obsługują tryb High Speed 400 (HS400) DDR, zapewniając przepustowość do 400 MB/s. Dodatkowo zużywają mało energii w trybie uśpienia.

Niewielkie wymiary modułów e.MMC mniejszych od typowego znaczka pocztowego, sprawiają, że jest to odpowiednie i ekonomiczne rozwiązanie do systemów wbudowanych, w których przestrzeń jest ograniczona, ale które wymagają dużej wytrzymałości, niezawodności i trwałości w trudnych warunkach przemysłowych.

Główne cechy e.MMC:

• Zgodność z normą AEC-Q100 Stopień 2 (-40°C~105°C)
• Zgodność z normą AEC-Q100 Stopień 3 (-40°C~85°C)
• Bardzo wysoka wytrzymałość: 2-3 razy większa niż w przypadku standardowego e.MMC
• Zgodność z normą JEDEC e.MMC v5.1 (JESD84-B51)
• 153-pinowa budowa FBGA (zgodna z RoHS, "green package")
• Mechanizm korekcji błędów LDPC ECC

Pamięci e.MMC ATP są kompatybilne z poprzednimi wersjami (v4.41/v4.5/v5.0) i obsługują takie funkcje, jak powiadomienia o wyłączeniu zasilania, pamięć podręczną, partycje bloków pamięci chronionych przed rozruchem i odtwarzaniem (RPMB).

ATP industrial e.MMC to zaawansowane rozwiązanie pamięci masowej, które łączy w sobie pamięć NAND Flash, zaawansowany kontroler Flash oraz szybki interfejs MultiMedia Card (MMC). Dzięki zintegrowaniu tych komponentów ATP e.MMC zarządza wewnętrznie wszystkimi operacjami w tle, uwalniając hosta od obsługi niskopoziomowych operacji Flash, co pozwala na szybsze i bardziej wydajne przetwarzanie danych.

ATP e.MMC są wyposażone w kolejkowanie poleceń i barierę pamięci podręcznej zwiększające wydajność losowego odczytu/zapisu oraz funkcję aktualizacji oprogramowania sprzętowego (FFU). Cache Flushing Report zapewnia integralność danych w blokach pamięci podręcznej; Enhanced Strobe w trybie HS400 ułatwia szybszą synchronizację między hostem a urządzeniem e.MMC; a Secure Write Protection zapewnia, że tylko zaufane podmioty mogą chronić lub usuwać dane z urządzenia e.MMC.

Integralność danych

W e.MMC ATP serii E750Pi/Pc i E650Si/Sc zastosowano następujące technologie zapewniające wysoki poziom integralności danych:

Technologia AutoRefresh poprawia integralność danych w obszarach przeznaczonych tylko do odczytu, monitorując poziom bitów błędów i liczbę odczytów w każdej operacji odczytu.

Technologia Dynamic Data Refresh zmniejsza ryzyko zakłóceń odczytu i zapewnia integralność danych w rzadko dostępnych obszarach.

SRAM Soft Error Detector and Recovery maksymalizuje integralność danych dzięki monitorowaniu błędów miękkich, których nie można wykryć ani rozwiązać za pomocą silników ECC, a które mogą znacznie zagrozić dokładności danych.

Low-Density Parity-Check Error Correcting Code (LDPC ECC) zapewnia skuteczną korekcję błędów, znacznie zwiększając niezawodność transmisji danych.

Indywidualne konfiguracje

Oprócz standardowego rozmiaru e.MMC wynoszącego 11,5 x 13 mm, klienci mogą zażyczyć sobie również wymiar niestandardowy, np. 9 x 10 mm, co pozwala zaoszczędzić do 40% miejsca. Firma ATP oferuje również usługi dodatkowe w celu dalszej optymalizacji i dostosowania zużycia energii. W zależności od projektu mogą być wymagane również inne warianty pinów. Indywidualne konfiguracje obejmują także oprogramowanie układowe, testowanie, znakowanie laserowe i inne specyficzne funkcje, które muszą zostać zapewnione, aby spełnić wymagania inwestycyjne i aplikacyjne.
