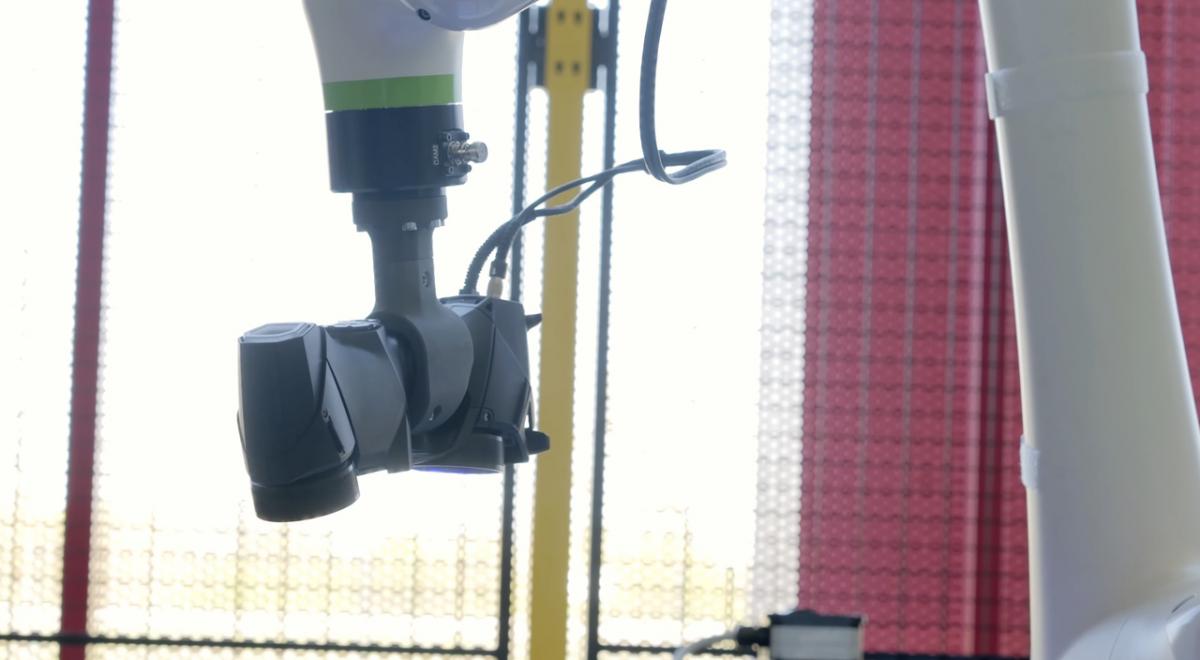

Jaki robot przemysłowy do kontroli jakości?



Robot do kontroli jakości – kiedy system wizyjny nie wystarczy?

Systemy wizyjne są dziś standardem w kontroli jakości. W wielu przypadkach pozwalają wykrywać wady szybciej i dokładniej niż człowiek. Problem pojawia się wtedy, gdy sama kamera przestaje wystarczać.

W praktyce coraz więcej aplikacji wymaga nie tylko „widzenia”, ale także fizycznej interakcji z produktem. W takich sytuacjach konieczne jest rozszerzenie systemu o robota przemysłowego.

Dlaczego sam system wizyjny ma ograniczenia

Klasyczny system wizyjny działa w oparciu o stałe warunki:

• określona pozycja detalu
• powtarzalne oświetlenie
• jeden punkt obserwacji

Jeżeli którykolwiek z tych elementów się zmienia, skuteczność kontroli spada. Kamera widzi tylko to, co znajduje się w jej polu widzenia i w określonej orientacji.

To oznacza, że:

• nie sprawdzi detalu z każdej strony
• nie wykryje wad ukrytych
• nie oceni właściwości fizycznych

W wielu procesach to wystarcza. W bardziej wymagających – już nie.

Kiedy potrzebny jest robot

Robot przemysłowy rozszerza możliwości kontroli jakości o element manipulacji. Może:

• obracać detal
• ustawiać go pod różnymi kątami
• przenosić między stanowiskami
• współpracować z różnymi czujnikami

Dzięki temu kontrola przestaje być statyczna i staje się procesem aktywnym.

Kontrola wielostronna

Jednym z najczęstszych powodów zastosowania robota jest konieczność sprawdzenia detalu z wielu stron.

W przypadku skomplikowanych komponentów jedna kamera nie jest w stanie objąć całej powierzchni. Można oczywiście zastosować kilka kamer, ale zwiększa to złożoność systemu i koszty.

Robot pozwala na obrót detalu i wykonanie serii pomiarów w różnych pozycjach, co upraszcza konfigurację i zwiększa dokładność.

Kontrola w ruchu vs kontrola aktywna

Systemy wizyjne często działają „w ruchu” – produkty przejeżdżają przed kamerą na przenośniku. To rozwiązanie szybkie, ale ograniczone.

Robot umożliwia zatrzymanie detalu i przeprowadzenie dokładniejszej analizy. W aplikacjach, gdzie jakość ma kluczowe znaczenie, taka kontrola jest bardziej wiarygodna.

Integracja z innymi metodami pomiaru

Robot przemysłowy może współpracować nie tylko z kamerą, ale również z:

• czujnikami siły
• skanerami 3D
• systemami pomiarowymi

Dzięki temu możliwe jest sprawdzenie nie tylko wyglądu, ale także wymiarów czy właściwości mechanicznych.

To szczególnie ważne w branżach, gdzie tolerancje są bardzo wąskie.

Eliminacja wadliwych detali

Kontrola jakości to nie tylko wykrywanie błędów, ale także reakcja na nie. Robot może automatycznie:

• odrzucać wadliwe produkty
• segregować detale
• kierować je do dalszej analizy

Pozwala to zamknąć proces w jednej operacji, bez udziału operatora.

Praca z nieuporządkowanymi detalami

W wielu przypadkach produkty trafiają do kontroli w sposób losowy. System wizyjny musi najpierw zidentyfikować ich położenie.

Robot w połączeniu z systemem wizyjnym może pobrać detal z nieuporządkowanego strumienia, ustawić go w odpowiedniej pozycji i dopiero wtedy przeprowadzić kontrolę.

To znacząco rozszerza zakres możliwych zastosowań.

Wydajność a dokładność

Dodanie robota do procesu kontroli jakości zmienia jego charakter. System staje się bardziej dokładny, ale zazwyczaj wolniejszy.

Dlatego decyzja o zastosowaniu robota powinna uwzględniać kompromis między wydajnością a poziomem kontroli.

W produkcji masowej często wystarcza szybka kontrola wizyjna. W produkcji wymagającej wysokiej jakości konieczne jest bardziej zaawansowane podejście.

Integracja z linią produkcyjną

System kontroli jakości musi być częścią całego procesu. Robot powinien być zintegrowany z:

• linią produkcyjną
• systemami zarządzania produkcją
• systemami raportowania jakości

Dzięki temu wyniki kontroli mogą być wykorzystywane do optymalizacji procesu, a nie tylko do eliminacji wad.

Najczęstsze błędy

Jednym z najczęstszych błędów jest próba rozwiązania wszystkich problemów jakościowych za pomocą samego systemu wizyjnego. W efekcie system jest przeciążony i działa niestabilnie.

Drugim problemem jest dodanie robota bez zmiany organizacji procesu. W takiej sytuacji system staje się zbyt skomplikowany i nie przynosi oczekiwanych korzyści.

Często spotykanym błędem jest również brak integracji danych z systemami produkcyjnymi.

Kiedy robot nie jest potrzebny

Nie każda kontrola jakości wymaga robota. Jeżeli:

• detal jest prosty
• dostęp do wszystkich powierzchni jest łatwy
• warunki są stabilne

system wizyjny będzie wystarczający i bardziej efektywny kosztowo.

Kiedy robot jest konieczny

Robot staje się niezbędny, gdy:

• konieczna jest kontrola z wielu stron
• detale są nieuporządkowane
• wymagane są różne metody pomiaru
• potrzebna jest automatyczna reakcja na wynik kontroli

Wniosek

System wizyjny i robot nie są rozwiązaniami konkurencyjnymi. Uzupełniają się i razem tworzą bardziej zaawansowany system kontroli jakości.

W prostych aplikacjach wystarczy kamera. W bardziej wymagających procesach konieczne jest rozszerzenie systemu o robota, który umożliwia aktywną kontrolę i manipulację detalem.

Co zrobić przed wdrożeniem

Przed podjęciem decyzji należy określić wymagany poziom kontroli, przeanalizować geometrię detalu oraz sposób jego podawania. Dopiero na tej podstawie można zdecydować, czy system wizyjny jest wystarczający, czy konieczne jest zastosowanie robota.
