Solidny i wysokowydajny moduł obrotowy SCHUNK SRM

POSŁUCHAJ ARTYKUŁU

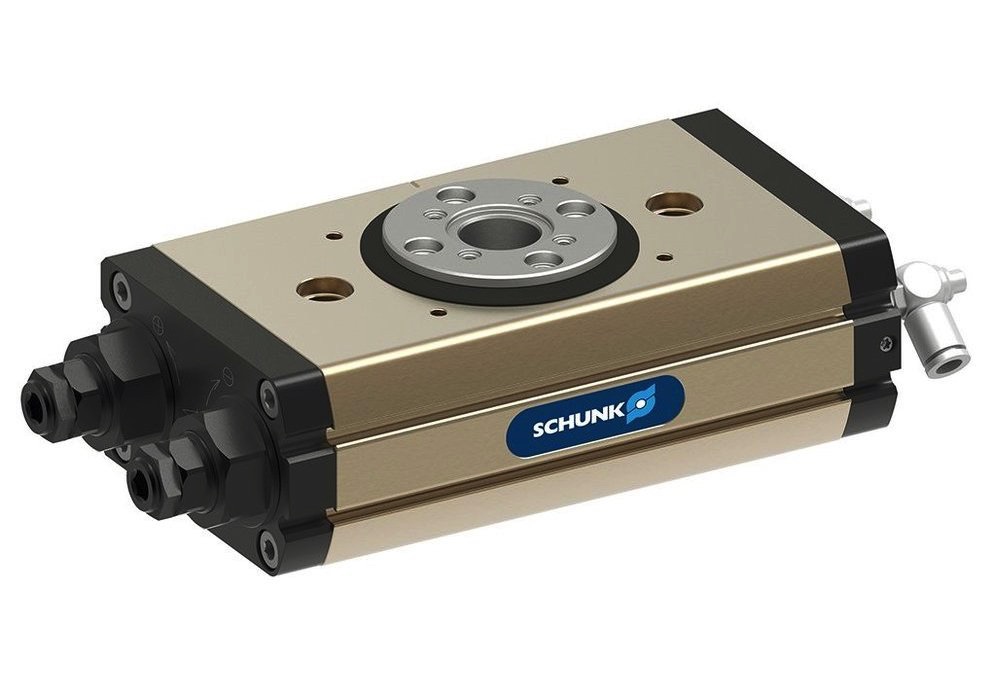

Wysokowydajny moduł obrotowy SCHUNK SRM oferuje unikatowe połączenie wysokich momentów obrotowych i dużych momentów bezwładności z krótkimi czasami obrotu, dużym otworem centralnym, solidnym łożyskowaniem oraz smukłymi konturami zewnętrznymi.

Nowe tłumiki oraz specjalne uszczelniacze tłoków, a także uszczelnienie Viton-/FKM stanowią klucz do wysokiej wydajności i trwałości. Łożysko jest wstępnie dociągnięte w płaszczyźnie osiowej i promieniowej bez pozostawienia żadnych luzów, dzięki czemu może przenosić szczególnie wysokie momenty obrotowe oraz amortyzować siły poprzeczne.

Wewnętrzne siłowniki zostały wyregulowane fabrycznie, zatem przy uruchamianiu zazwyczaj wystarczy wyregulować ograniczniki. Przy wymianie wewnętrznych amortyzatorów zarówno kąt obrotu, jak i skok amortyzatora pozostają bez zmian, dzięki czemu czynność można szybciej zakończyć.

Montowane dodatkowo przepusty mediów

Dzięki modułowi SRM można zmniejszyć systemy, skrócić czasy cykli oraz zwiększyć precyzję i trwałość użytkową. Nadzwyczaj duży otwór centralny umożliwia przeprowadzenie przewodów pneumatycznych wraz ze zintegrowanymi złączami.

Przepust mediów pneumatycznych lub elektrycznych dodatkowo to ułatwia. Przepusty można zamontować w dowolnym czasie. W razie użycia przepustu mediów pneumatycznych, otwór centralny pozostaje w całości nietknięty. W razie użycia przepustu elektrycznego, kable czujników można bezpośrednio wprowadzić do modułu. Przy rozmiarze 40 można uzyskać wartości momentu obrotowego do 23,7 Nm oraz momenty bezwładności do 7 kgm2. To o 25% wyższa wartość momentu obrotowego niż w poprzednim najwyższym modelu SCHUNK SRU-plus.

Cechy produktu

  • Wysokie momenty obrotowe oraz wysokie momenty bezwładności przy krótkich czasach obrotu
  • Duży otwór centralny przy jednocześnie smukłym konturze kolizyjnym
  • Rozmiary 14, 16, 25 i 40 dla kątów obrotu 0°/180° i 0°/90°
  • Regulacja położenia końcowego w małym zakresie 90° (+/- 3°); w dużym zakresie 180° (+/- 3°)
  • Nadaje się do zastosowań w środowiskach z obecnością agresywnych mediów.

Wartość dodana dla użytkownika

  • Można zmniejszyć systemy, skrócić czasy cykli oraz zwiększyć precyzję i trwałość użytkową.
  • Możliwość dostosowania konstrukcji modułu obrotowego do indywidualnych potrzeb przy bezkonkurencyjnej relacji ceny do parametrów
  • Łatwość uruchomienia i konserwacji
  • Przepust mediów można w dowolnym czasie zamontować bez większego wysiłku.

Opis

Moduł uniwersalny do pneumatycznego ruchu obrotowego i skrętnego.

Zakres zastosowania

Może być użytkowany w obszarach czystych, zanieczyszczonych lub wszędzie tam, gdzie wymagany jest pneumatyczny ruch obrotowy.

Zalety - Korzyści dla użytkownika

  • Seria wielostopniowa z równomiernym przyrostem momentu siły do różnych zastosowań, prawidłowy rozmiar jako produkt standardowy jest dostępny
  • Duży otwór centralny przepust kabli i węży o tej samej wysokości jednostkowej
  • Wstępnie ustawiony skok amortyzatora do łatwego i szybkiego uruchomienia
  • Kąt obrotu do wyboru to 90 lub 180°
  • Pełna elastyczność doboru kąta obrotu, kąty obrotu dobierane do konkretnych zastosowań dostępne na zamówienie
  • Regulacja położenia końcowego w dużym lub małym zakresie do elastycznej regulacji kąta obrotu
  • Opcjonalnie dołączany przepust hydrauliczny i elektryczny bezpieczne podawanie gazu, podciśnienia, oraz sygnałów czujników i sygnałów uruchomienia siłowników
  • Modułowa wielowariantowość indywidualne dostosowanie do rozmaitych zastosowań
  • Wybór elektronicznych czujników magnetycznych lub indukcyjnych czujników zbliżeniowych zapewnia szeroką różnorodność monitorowania położenia.

Opcje i uwagi szczegółowe

  • Warianty amortyzatorów
    • Wersję podstawową modułu obrotowego SRM wyposażono w amortyzatory hydrauliczne. W przypadku rozmiarów 10, 12 i 14 dostępne są dodatkowe warianty amortyzatorów: tłumienie elastomerowe (E) oraz tłumienie zewnętrzne (X)
  • Regulacja pozycji końcowej
    • Moduł SRM jest dostępny z dwoma kątami obrotu: 90° i 180°, a położenia skrajne umożliwiają precyzyjną regulację. W tym przypadku możliwa jest precyzyjna regulacja położenia skrajnego w zakresie ±3°. W przypadku wszystkich kątów obrotu z odchyleniem jako opcja dostępna jest duża regulacja położenia skrajnego. Zatem dostępny jest dowolny kąt obrotu w zakresie od -3° do +183°.
  • Wariant z modułem przelotowym mediów MDF
    • Opcjonalny przepust mediów zapewnia niezawodny przesył sprężonego powietrza, gazów lub podciśnienia z 4 kanałami cieczy.
  • Wariant z elektrycznym obrotowym modułem przelotowym EDF
    • Opcjonalny elektryczny obrotowy moduł przelotowy mediów zapewnia niezawodność przepustu sygnałów elektrycznych.
  • Wariant z monitoringiem indukcyjnym
    • Dodatkowa przystawka jest konieczna do monitorowania modułu SRM z indukcyjnymi przełącznikami zbliżeniowymi. W tym przypadku można wybrać położenie przełączania stałe (SF) lub regulowane (SI).

Proszę pamiętać, że odpowiednie plany zatrzymań awaryjnych (np. kontrolowanego zatrzymania) oraz ponownych rozruchów (np. zawory przyrostu ciśnienia, odpowiednie sekwencje przełączania zaworów) są konieczne w odniesieniu do wszystkich siłowników pneumatycznych.
