DODATKOWE INFORMACJE

dane techniczne:

Waga:
-Strona robota : 0,53 kg
- Strona narzędzia : 0,30 kg

Obciążenie:
- Udźwig : 20kg
- Siła blokowania 2514N
- Dopuszczalny moment statyczny : 58,6 N·m
- Dopuszczalny moment statyczny : 80N·m

Rozmiar i precyzja:
- Średnica : Φ85mm
- Wysokość : 57mm
- Powtarzalność pozycji : ±0,02mm

Ciśnienie robocze : 0,4 ~ 0,7 MPa

Mechanizm blokujący : kulowy

Złącza pneumatyczne:
- 12 x M5
- Maksymalne ciśnienie : 0,8Mpa

OPIS

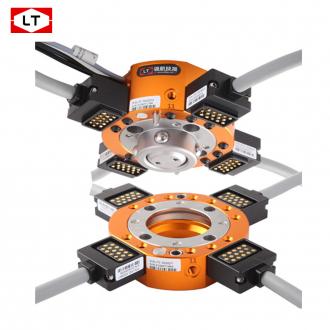

Złącze LTC-01020D jest odpowiednie min. do aplikacji montażu, przenoszenia czy spawania. Wyposażono je w funkcję samoblokowania w przypadku utraty zasilania sprężonym powietrzem. Zawiera czujnik obecności strony narzędzia oraz czujnik potwierdzający zaryglowanie. Korpus szybkozłącza wykonano z aluminium, co zapewnia lekkość i trwałość, podczas gdy mechanizm blokujący wykonany jest ze stali, gwarantując niezawodność i wytrzymałość.
